磨機的結構因素，諸如直徑、長度、徑長比例、襯板形狀及轉速等既影響磨機內介質的運動狀態，也影響物料在磨機內的運動狀態，因而也就影響選擇性磨碎作用。

一、磨機的徑長比對選擇性磨碎作用的影響

磨機直徑的大小既影晌磨機的功率及生產率，也影響磨機內鋼球上升及落下的高度，進而影響鋼球破碎力的大小，因而也就影響選擇性磨碎作用。但由于磨機內礦料的磨碎是由許多因素綜合發生作用而引起的，單用直徑大小往往難于 說淸與選擇性磨碎作用的關系。磨機的長度主要影響物料在磨機內停留時間的長短。直徑及長度綜合構成磨機容積，當容積一定時，直徑與長度可以有不同的比例配合。一般地說，在短筒型磨機（即徑長比D/L小于或等于1.5)內物料被磨碎的時間較短，磨碎作用的選擇性較強。蘇聯學者認為，最理想的磨碎情況應該是被磨碎物料達到合格粒度時就立即排出磨機，以減少"不必要破碎"，因此，最好是采用若干短筒型磨機串聯磨礦。也許是由于這種思想影響，蘇聯短簡型磨機使用較多，且多為排礦快的格子型。需指出的是，磨機臺數的確定在很大程度上取決于經濟因素，因?yàn)槟�機投資大，多臺磨機串聯工作事實上是不經濟的。所以歐美一些國家 主張?jiān)谀サV中應該使用較少臺數的長筒型磨機（D/L〉1.5）以減少投資及提高經濟效益。當然，麼機過長則磨碎作用的選擇性差。但是，由于磨機的處理以以及磨礦濃度等因素均影響物料的被磨時間，所以僅靠磨機的徑長比來調節選 擇性磨碎作用是比較困難的，也難于達到較好的效果。事實上，磨機的徑長比往往是由磨機的處理能力、要求的產品粒度及國家或地區的習慣所確定。

二、襯板類型對選擇性磨碎作用的影響

通常，人們住往只重視襯板對磨機簡體的保護作用，而對介質運動及分布狀態的影響則賞視不夠，只是在自磨機及礫磨機中由于介質的特殊性才比較兎視襯板的形狀及尺寸布罝。有時即使考慮了襯板對介質運動狀態的影響，但也只是 粗略地認為不平滑襯扳的內摩擦力大，介質提升高，平滑襯板的內摩擦力小，介質襯板在磨機內的功能實陸是多方面的，保護筒壁不被磨損固然是襯板的主要功能之一，但襯板對介質運動狀態的影響也是不可忽視的一個主要功能。在 自磨機及礫磨機內，襯板的形狀及波峰髙度嚴重地影響介質的提升髙度，而這個髙度對自磨及礫磨過程又可產生很大的影響，例如可決定介質的消耗速度及生產能力的大��；襯板波峰髙低與轉速的配合還可調節自磨過程的順利進行。 當轉速高襯板波峰也髙時，將使介質碎裂速度過快，使破碎力不足導致自磨過程不能正常進行。在棒磨機中，當鋼棒上升過高時，下落過程容易出現亂棒，所以棒磨機的襯板多為平滑型 (微波峰形狀）。粗磨球磨機因往往需要較大的 破碎力，介質應提升到較大高度故采用不平滑型襯板；反之，細磨球磨機需要的破碎力不大，介質不需提升很高，所以常采用平滑型襯板�？梢�，襯板的形狀主要應與對介質運動狀態的要求結合起來考慮，如果襯板的形狀與磨機轉速 等配合較好，使介質的運動狀態更適合于磨礦的要求，則能產生較精確的破碎力，也就能有較強的選擇磨碎作用。

這里要強調的是，襯板的形狀能改變磨機內鋼球的分布狀態。前已述及，由于磨機內物料的運動狀態及破碎作用的結果，磨機內的鋼球分布往往出現軸向離析，使球磨機的破碎作用極不合理，磨機軸向破碎力的作用不精確，選擇磨. 碎作用不好，而要想改變這種狀態又比較困難，特別是外部措施難于湊效，但借助襯板的作用則可改善。

磨機給礦端的礦塊大，鋼球磨損厲害，襯板自然也磨損嚴重，長期磨損的結果將形成襯板的軸向坡度，使給礦端的襯板薄，排礦瑞的襯板厚，如圖33所示。這種坡度的存在又阻礙了給礦端小球向排礦端的移動。此外，在球磨機內鋼球 還發生徑向離析：即大球偏向內層，小球集中到外層。而處于內層的大球由于礦漿流向排曠端所發生的沖力也難于向給礦端移動。磨機內鋼球的不合理分布，若采用"分級襯板"則可改變這種狀況，分級襯板沿磨機軸向呈螺旋分布， 所以隨著筒體的轉動能將處于外層的小鋼球推向排礦端，而處于中心部分的大球也就滾向給礦端，結果使給礦端分布大球，排礦端分布小球。球的分布趨于合理，破碎力趨于精確，磨碎作用的選擇性自然也隨之提髙，這不僅能降低物 料的過粉碎,提高解離的選擇性，而且可使磨機的生產能力提髙10～15%。目前興起的角螺旋襯板，除能對介質起一定分級作用外，還能使物料與介質充分拌合，有利于磨碎作用，因此盡管安裝角螺旋襯板后磨機容積有所降低，但磨機 的生產率仍提髙10～15%,電耗也有所下降�？梢�，分級襯板的形式是可取的。

三、磨機轉速對選擇性磨碎的影響

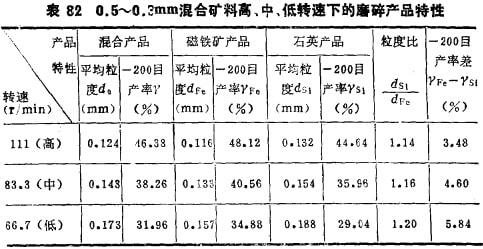

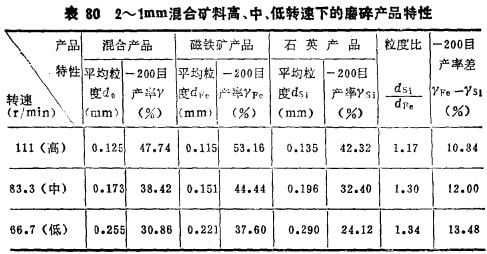

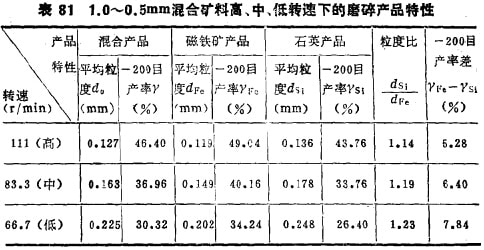

當磨機結構參數一定時，磨機內鋼球的運動狀態將完全取決于磨機的轉速及介質的充填率；而當介質充填率一定時，在一定范圍內隨著轉速的增加鋼球上升高度增大，鋼球的打擊力增強，同時，鋼球的相對運動速度也增大。破碎力大，破碎效率提高，但破碎的選擇性降低。為了說明轉速的影響，現選用2～lmm、1～0.5mm和0.5～0.3mm三組不同粒級的磁鐵礦與石英混合物(各占50%)作髙、中、低三種轉速的磨碎考查，結果列于表80～82。三種轉速是：一種為超臨界轉速（lllr/min,試驗?zāi)�機臨界轉速為l00r/min);中等轉速為"最適宜的轉速"（83.3r/min)；低轉速為轉速率76%以下（66.7r/min)。

表80～82的結果說明：轉速髙時，鋼球上升髙度大，鋼球之間的相對運動劇烈，破碎力大，生產率大，一200目產率高；但是，由于破碎力大，破碎的選擇性差，軟硬曠物的粒度差小，-200目產率差也小。轉速低時，由于破碎力小，故生產率小，-200目產率低；但破碎作用的選擇性強，軟硬礦物的粒度差大，-200目產率差也較大。比較三個表的粗、中、細三組曠料在髙、中、低三沖轉速下的粒度比dsi/dfe及-200目產率差后還可以看出，相同轉速率時，粗粒物料組的軟硬礦物粒度差大，-200目產率 差大，而細粒物料組的軟硬礦物粒度差小，-200目產率差小， 那是因?yàn)椋捍值慕o礦粒度礦粒強度的不均勻性大，故選擇性磨碎作用較強；隨著給礦粒度變細，礦粒強度的均勻性提髙，故選性磨碎作用減弱�？梢�，低轉速以及磨碎粗礦�？梢垣@得較顯著 的選擇性磨碎作用。
