(1)簡擺型顎式破碎機

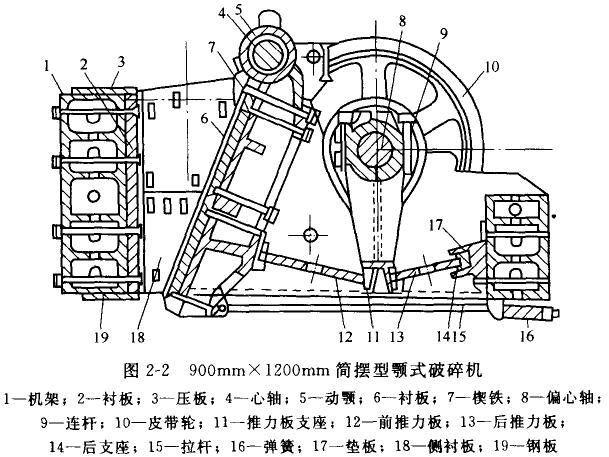

　　圖2-2是900mmxl200mm簡擺型顎式破碎機。破碎機機架1的的壁是固定顎，其上裝有襯板2。襯板上有齒牙，有助于破碎物料，因此也稱齒板。襯板的作用是防止固定額受到磨損。心軸(又稱懸掛軸)4的兩端由軸承支承，中部懸掛著動領5及其襯板6。偏心軸8由主軸承支承，其上安有連桿9。連桿的連桿頭與桿身分開制造，用螺釘固定一起。循環冷卻水流過連桿頭，以冷卻軸瓦部分。電動機通過三角皮帶帶動皮帶輪10及偏心軸。在連桿下方的凹槽中，裝有推力板支座11，前推力板12及后推力板13分別支撐于支座上。

　　偏心軸除在一端安有皮帶輪外，在另一端安有飛輪。在工作時，動顎時而靠近固定顎，時而遠離固定顎，前者是工作行程，后者是空行程。飛輪在空行程期間儲存能量，在工作行程期間放出能量，從而減少侗心軸轉速的波動，且使電動機功率較穩定。

　　顎式破碎機的軸承多為裝有巴氏合金瓦或銅瓦的滑動軸承。動顎的軸承和推力板12、13的支撐，采用甘油潤滑；偏心抽和連桿的軸承多采用稀油循環潤滑。

　　動顎和固定顎的齒板表面是波浪形的，一個齒板的齒峰與另一個齒板的齒谷相對，對物料施加彎曲及局部集中應力的作用。

　　破碎腔的側壁上有錳鋼側襯板18，用螺釘或楔條將其固定于側壁上。固定顎襯板除螺釘固定外，下端在機架上焊有鋼板19，上端有壓板3，使固定顎襯板不致上下活動。動顎襯板下方支承在動顎下部的凸臺上，上方由楔鐵7壓緊。

　　拉桿15的一端固定于動顎下方，另一端通過彈簧支持在機架的后壁上。動顎以心軸為擺動小心而左右擺動。動顎通過連桿和前、后推力板的作用向前擺動，然后通過拉桿和彈簧的作用向后擺動。彈簧的作用力應足以克服動顎及椎力板的慣性，使動顎、推力板、連桿保持接觸而不萬相分離。這樣，在下一個周期開始時．就不致產生沖擊，推力板也不會脫落。拉桿下打沒有滾輪以支持其運動。

　　在后椎力板與后支座14之間，有一組墊板17，用來調整排料口寬度。增加墊板厚度，使推力板和動顆向左方推移，排料口減小。反之，減少墊板的厚度，排料口將增大。

　　后推力板制成整個機器運動部件中最薄弱的一個環節。當非破碎物(如鐵質異物)進入破碎腔，或者破碎腔內物料發生堵塞壓實，動顎壓擠物料時，壓力將急增。由于后推力板故意做成員薄弱的一環，它將首先折斷，以保護其他機件免受損壞。因此，后推力板兼起保險裝置的作用。

　　送人固定顎和動顎之間(破碎腔)的物料，當動顎向左運動時受到其壓擠而破碎；當動顎向右運動時物料靠自重向下運動。動顎每一個擺動周期，物料受到一次壓擠作用并向下排送一段距離。從給入破碎腔開始，通常共受到三四次以上的壓碎作用后，排出機外。

　　(2)復擺型顎式破碎機

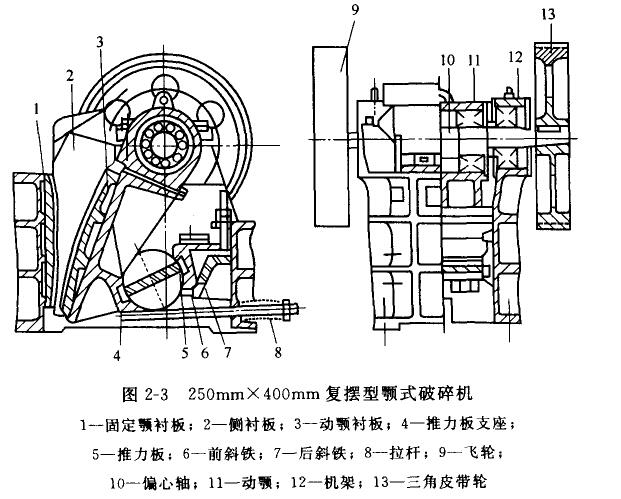

　　與簡擺型顎式破碎機相比，復雜擺動型(復擺型)顎式破碎機減少了連桿、后推力板及動顎心軸等部件，使機構簡化。由于運動軌跡不是以動顎心軸為中心的往復擺動，而是很復雜的軌跡、因此稱為復擺型顎式破碎機。復擺型顎式破碎機(圖2-3)的動顎ll通過滾子軸承固定于偏心軸10上，下端由推力板5支承，當電動機通過三角皮帶輪13帶動偏心軸轉動時，動顎即時而向固定顎方向運動，時而遠離固定顎運動，在破碎腔的物料即遭受破碎并陸續向下排送。動顎下端凹槽內有推力板支座4。推力板的前端支撐在支座內，后端支承在前斜鐵6的支座內。前斜鐵卡在機架兩個側壁的導槽內，可以左右移動。后斜鐵7通過與其相連的螺母可以上下調節。設后斜鐵向上運動，由于斜面關系前斜鐵即被推向左方運動，排料口寬度變小。反之，設后斜鐵向下運動，排料口寬度變大。前斜鐵和后斜鐵是排料口寬度的調節裝置。動顎襯板、固定顎襯板、側襯板、拉桿、彈簧、飛輪等，都與簡擺型顎式破碎機相似，這里不重述。由圖2-3可見，動顎與機架上的軸承是滾動軸承，摩擦小，起動方便，潤滑較簡單。

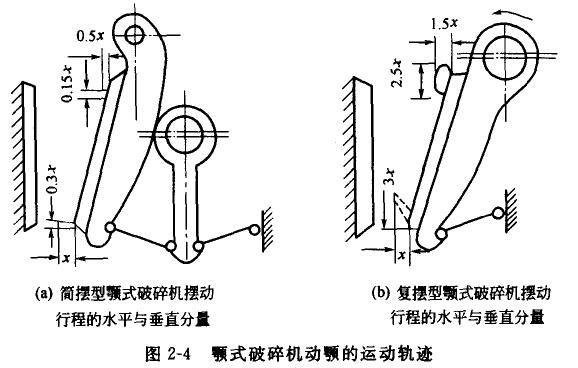

　　顎式破碎機動顎的運動軌跡示于圖2-4。在簡擺型顎式破碎機中，動顎以心軸為中心而擺動一段圓弧，其下端的擺動行程較大，上端較小。擺動行程可分為水平的與垂直的兩個分量，視機構的幾何關系而定，其比例大致如圖2-4(a)所示。復擺型顎式破碎機的運動軌跡較為復雜，動顎上端的運動軌跡近似為圓形，下端的運動軌跡近似為橢圓形。其行程的水平與垂直分量的比例大致如圖2-4(b)所示。簡擺型與復擺型顎式破碎機動顎運動的另一個區別，就是在簡擺型中，動顎上端與下端同時靠近固定顎或遠離固定顎，即動顎上端與下端的運動是同步的；而在復擺型中，動顎上端與下端的運動是異步的，例如，當動顎上端朝向固定顎運動，下端卻向相反于固定顎的方向運動。換句話說，在某些時刻，動顎上端正在破碎物料，下端卻正在排出物料，或反之。

　　顎式破碎機靠動顎的運動進行工作，因此，動顎的運動軌跡對破碎效果有較大的影響。簡擺型動顎上端的行程小于下端的，上端行程小對于破碎某些粒度及韌性較大的物料是不利的，甚至不足以滿足破碎大塊給料所需要的壓縮量，但下端行程較大卻有利于徘料通暢。除此以外，簡擺型動顎的垂直行程較小，因此動顎襯板的磨損也較小。

　　復擺型顎式破碎機動額在上端及下端的運動不同步．交替進行壓碎及排料，因而功率消耗均勻。動顎的垂直行程相對地較大，這對于排料、特別是排出強性及潮濕物料有利，但垂直行程較大導致襯板的磨損加劇。

　　復擺型顎式破碎機推力板的方向可以向上傾斜或向下傾斜，當推力板的方向向上傾斜時，在排料端附近，動額閉合時有一向上運動的分量、此分量使油斗與襯板之間產生較大的摩擦，特別是當排料口寬度較小時，將產生過粉碎。而當推力板的方向向下傾斜時，動顎閉合時在排料端附近有一向下的運動分量，有利于加速物料排出，提高產量，減少過粉碎。

　　(3)混合擺動型顎式破碎機

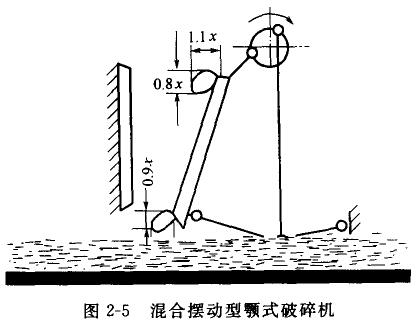

　　為了改善動顎運動的軌跡，曾試制混合擺動型顎式破碎機，見圖2-5。動顎與連桿共同安在偏心軸上，連桿頭裝在偏心軸的中部，而動顎頭在連桿頭的兩側(動顎頭呈叉子形)。動顎運動軌跡是簡擺型與復擺型的運動軌跡的綜合，其具體形狀由機構的幾何關系而定。
